Aplicación
▪▪Puerta rápida de gran resistencia mecánica.
▪▪Instalación tanto en interiores como en exteriores y especialmente en zonas con viento o con diferenciales de
presión.
Ventajas
▪▪Reduce las corrientes de aire (resistencia al viento
clase 3).
▪▪Alta velocidad de maniobra con bajo nivel de ruido.
▪▪Gran resistencia a la corrosión.
▪▪Puertas premontadas/preinstaladas.
▪▪Sistemas de seguridad integrados (evita daños por
impacto).

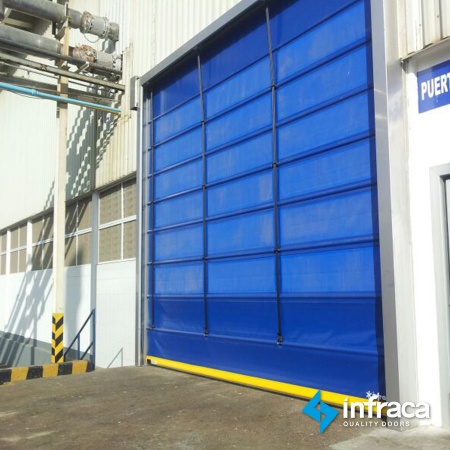

RÁPIDA APILABLE
Beneficios
▪▪Facilita la fluidez de tráfico.
▪▪Adecuado para exteriores.
▪▪Facilita y reduce el tiempo de montaje.
▪▪Ahorro de costes
Características de serie
Estructura
▪▪Guías de aluminio de extrusión anodizado con cepillos guardapolvo y alojamiento
de cableado (cables ocultos).
▪▪Dintel en aluminio de extrusión anodizado.
▪▪Eje, consola de apoyo y resto de fijaciones en acero inoxidable.
▪▪Lona de PVC con nylon entretelado de alta resistencia, gramaje 950g/m2,
1mm espesor, con dos filas de ventanillas de 400 x 1200mm.
Motor
▪▪MOTOR DE SERIE: 3×380/400 VAC+N+PE, 0,65 Kw, 90 – 115 rpm, IP54.
▪▪Velocidad puerta: aprox. 0,6 – 0,7 m/s.
▪▪Finales de carrera electrónicos.
▪▪Mecanismo paracaídas de frenado.
▪▪Engranajes de bajo nivel de ruido.
Cuadro de maniobras
▪▪Control digital de regulación y posicionamiento de puerta.
▪▪Modelo estándar con enchufe CEE 3P+N+T 16A 400V IP65.
▪▪Tensión de control de 24V, 50Hz.
▪▪Contactores de bloque mecánico y larga duración.
▪▪Conjunto de terminales de alta calidad para el conexionado externo.
▪▪Caja protectora IP65 en material plástico ABS para montaje en temperatura
positiva.
▪▪Conexión trifásica 3×380/400 VAC+N+PE.
Seguridad
▪▪Fotocélula tipo emisor-receptor integrada en guía.
▪▪Banda de seguridad según la normativa vigente (20kg presión estática / 40
kg presión dinámica) según UNE EN12453:2000 con sistema inalámbrico sin
cables.
▪▪Paro de emergencia en botonera exterior e interior.
▪▪Desbloqueo con tiradores y cadena.
Enganche de cintas
Características opcionales
▪▪Puerta en inox: guías, dintel, consola, pies y tornillería en
INOX 304.
▪▪Motor horizontal. Desbloqueo por tiradores y cadena.
▪▪Múltiples opciones de apertura: radar, tirador, campo magnético
y mando.
▪▪Baliza intermitente.
▪▪Cubremotor: normal, IP65 o metálico.
▪▪Mirillas adicionales.
▪▪Perfiles lacados en blanco.
▪▪Opción de cintas ocultas (lona invertida).
▪▪Motor frontal.
Características diferenciales
▪▪Guías y dintel de aluminio anodizado y elementos en acero inoxidable. Muy resistente a la corrosión.
▪▪Confección propia de la lona. Máxima personalización con colores, vinilos, nº ventanas…
